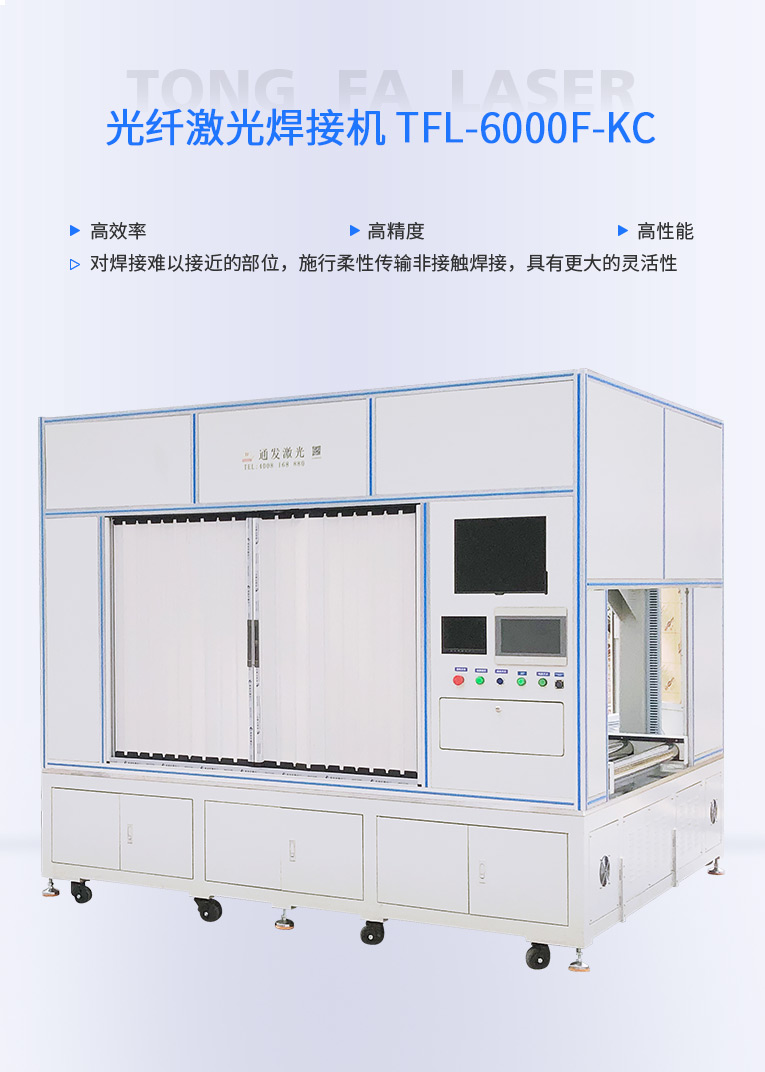

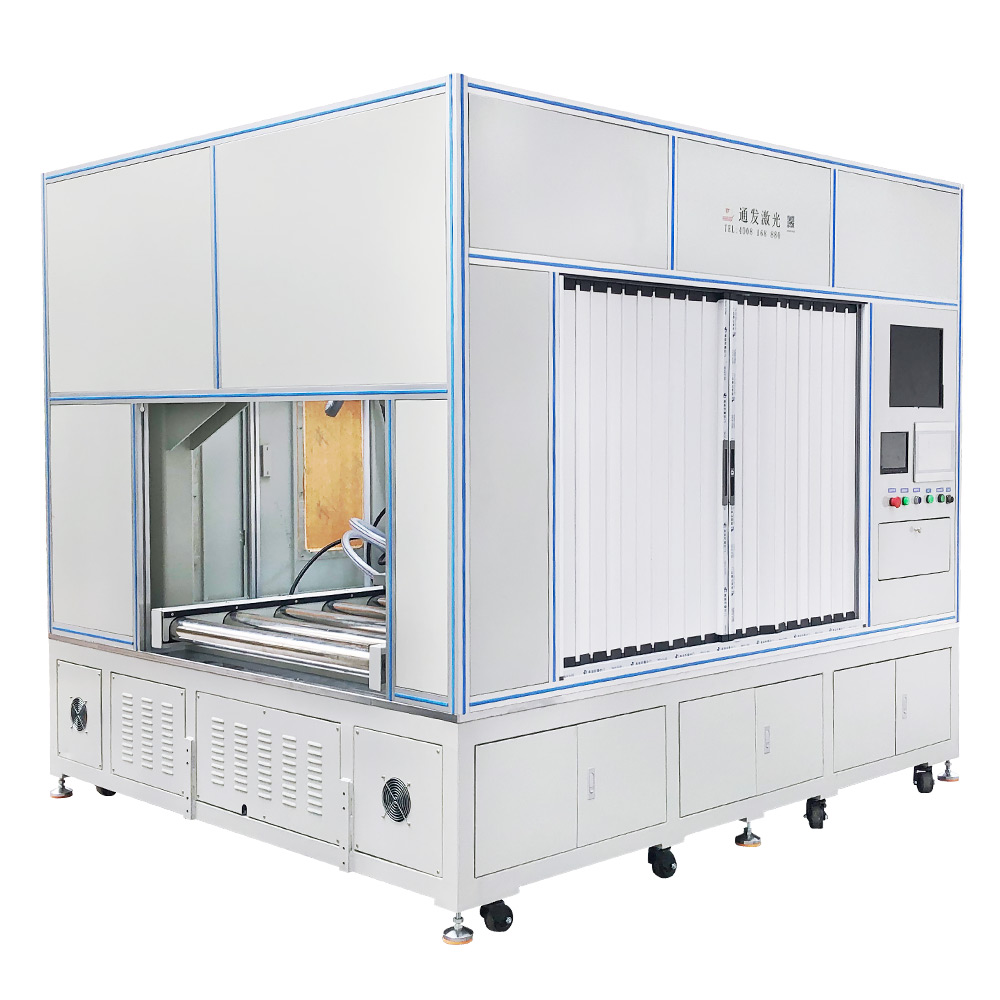

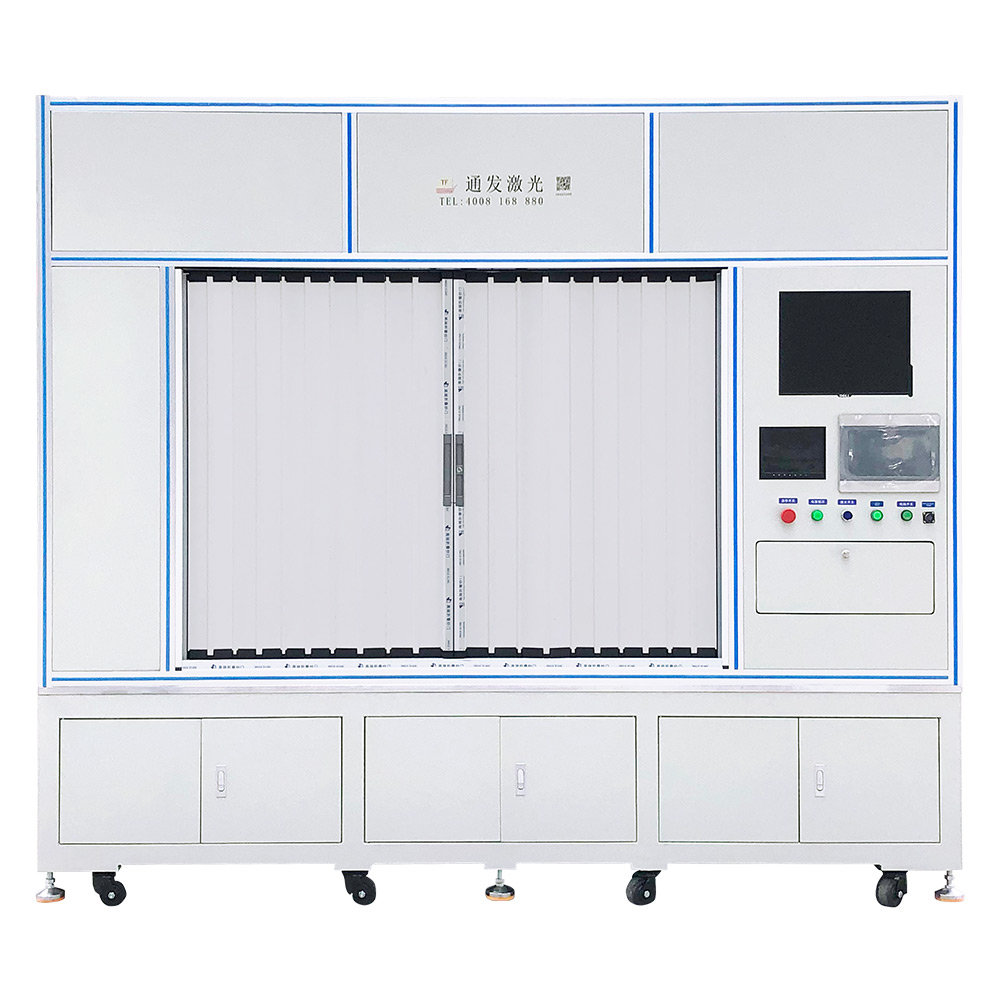

電池巴片鋁排激光焊接機TFL-6000F-KC
安全性：全封閉式自動化產線設備，外部安全光柵，自動輸送托盤 柔性化：滾筒式，倍速鏈式機構，適合多種規格電池焊接清洗， 精度高：各工序采用精密加工裝配，嚴格控制工序變形 焊縫特點：備保證氣箱焊縫飽滿，密封性好，熔深不小于薄壁側厚度，焊接穩定等 設備系統：雙視覺系統（提高效率）、測高系統、輸送滾筒機構、焊接控制系統 加工頭：振鏡式焊接頭、適合圓直線弧形等軌跡清洗焊接
訂購熱線：4008-168-880
分享至：
光纖激光器焊接機加工樣品圖片
-

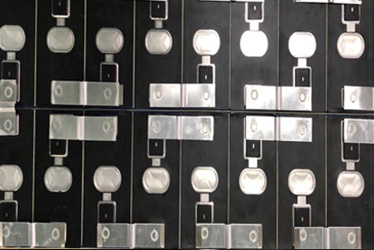

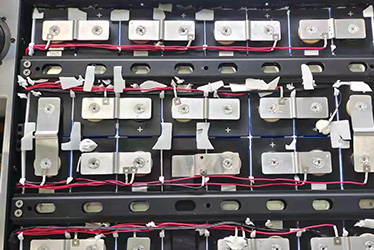

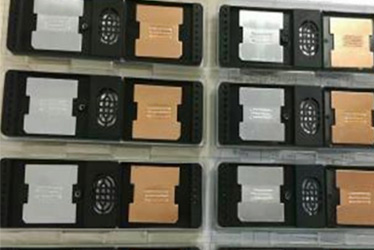

電池巴片激光焊接
-
電池巴片激光焊接
-
電池巴片激光焊接
-

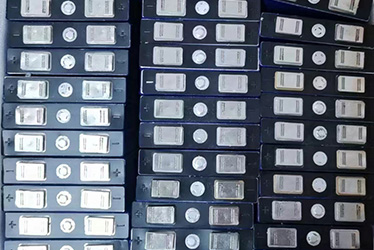

方電池巴片激光焊接
應用范圍
用范圍：金屬銅、鐵、鋁、不銹鋼等大規格長產品多角度加工。
設備優勢
全封閉式自動化產線設備，外部安全光柵，自動輸送托盤
柔性化：滾筒式，倍速鏈式機構，適合多種規格電池焊接清洗
精度高：各工序采用精密加工裝配，嚴格控制工序變形
焊縫特點：備保證氣箱焊縫飽滿，密封性好，熔深不小于薄壁側厚度，焊接穩定等
設備系統：雙視覺系統（提高效率）、測高系統、輸送滾筒機構、焊接控制系統
加工頭：振鏡式焊接頭、適合圓直線弧形等軌跡清洗焊接
應用范圍：電芯極柱清洗、電池巴片焊接。

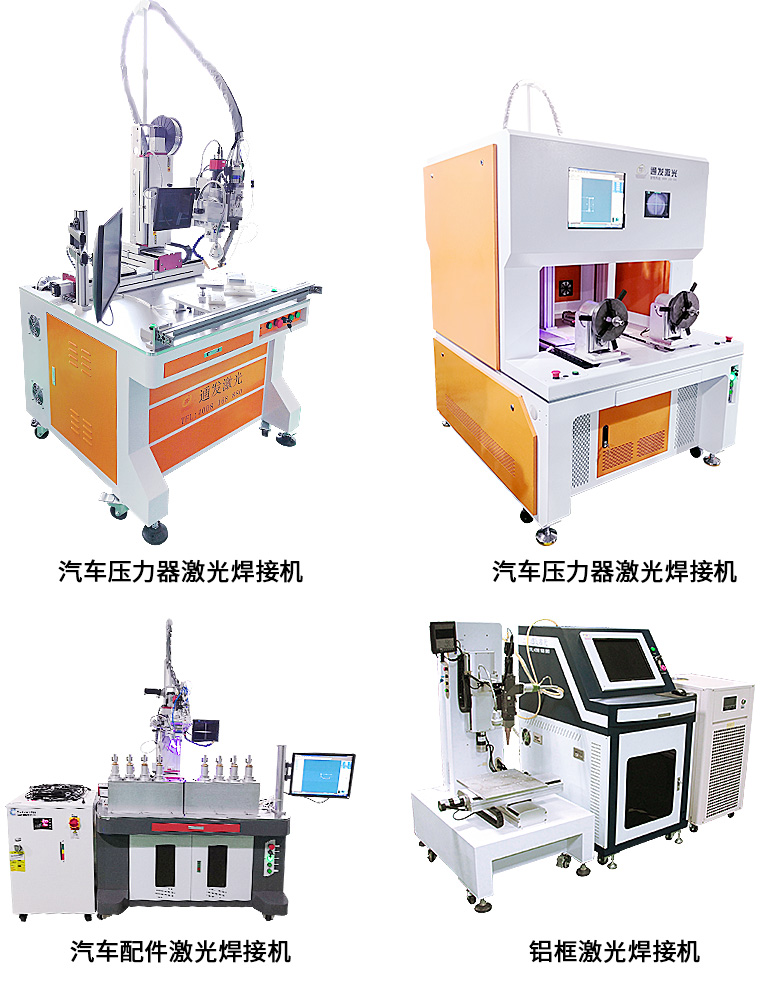

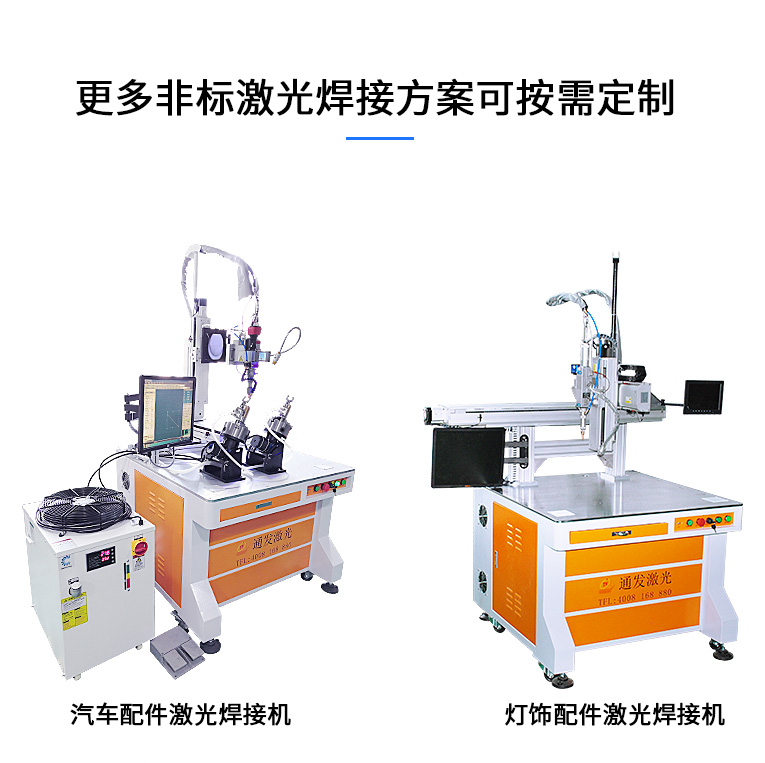

標準工作臺
-
激光焊接機六軸機械手
機械手在激光焊接中已經獲得充分是利用，特別是汽車流水線焊接，利用機械手即可實現無人化車間生產，效率大大提升。本機械手為5軸控制，加工半徑可選，可實現大型產品的激光焊接。
-
激光焊接機臥式工作臺
臥式工作臺，采用四軸聯動控制方式，可以焊接加工異形產品，Z軸可以根據客戶產品不同需要，安裝位置可以上升，也可以定制客戶需要的行程。
-
激光焊接機自動工作臺
該工作臺可以四軸聯動，實現曲面的點焊。
專業的激光焊接PC運動控制系統
1、運用工業運動控制的成熟解決方案，將激光焊機和運動控制集成到機器的PC操作界面。
2、強大的PC控制，易于編程、調試和維護?？赏瓿勺詣踊虬胱詣拥狞c焊、對接焊、疊焊、密封焊，針對復雜的平面直線、圓弧及任意軌跡的焊接。
3、軟件采用IDE集成工作環境方式，主界面集成圖形編輯、運行監控、采集編程、運動控制于一體，布局簡潔專業，可有效提高工作效率。
4、實時控制，無需其他的PC操作系統插件。
5、可以對4個軸進行高性能運動控制，實現空間的焊接軌跡示教編程。
6、提供多語言顯示（中文簡體、英文等），支持國際化應用。
-
通發激光PC運動控制卡
-
通發激光焊機焊接軟件操作界面
-
通發激光焊機焊接軟件操作界面
-
通發激光焊機焊接軟件操作界面

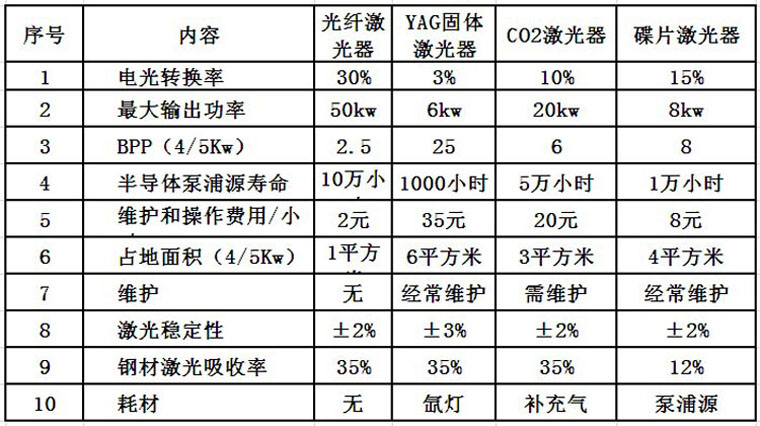

光纖激光器優勢

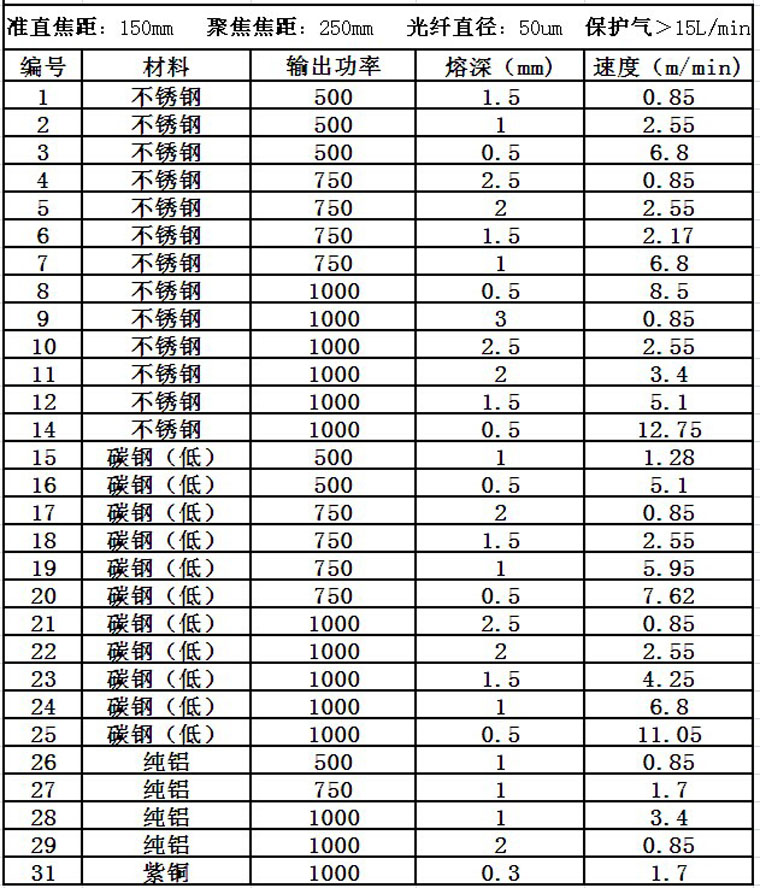

光纖激光器焊接速度

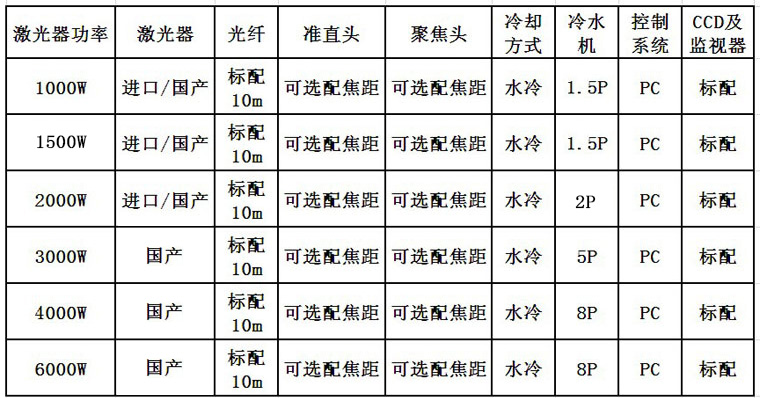

光纖激光器配置

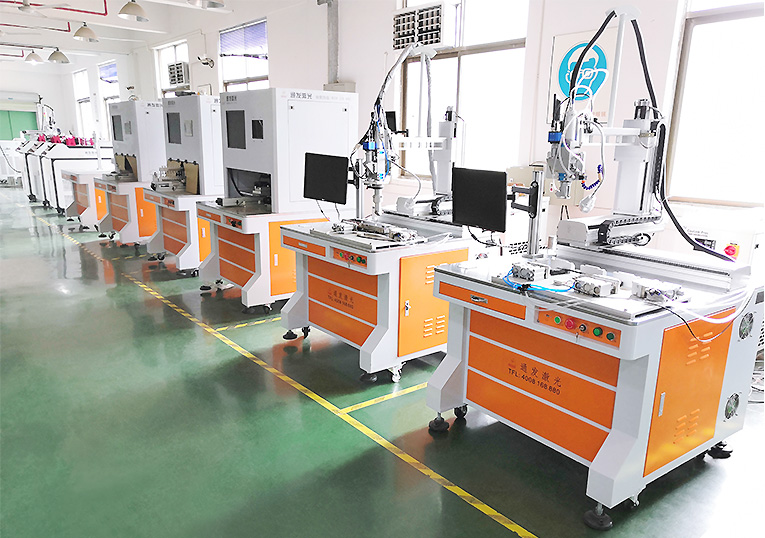

廠家實拍
|
激光器型號 |
TFL-6000F-KC |
|
激光波長 |
1070-1080nm |
|
激光功率 |
6000W |
|
激光器輸出穩定性 |
±1.5% |
|
激光器重量 |
70kg |
|
光纖直徑 |
75μm 纖芯 3mm/mrad |
|
光纖線纜長度 |
20米 |
|
光斑可達 |
Φ0.2mm |
|
泵浦源 |
半導體 |
|
光束質量 |
≤3.0 |
|
瞄準定位 |
紅光+CCD攝像頭監視系統 |
|
激光器主機耗電功率 |
≤18KW |
|
電力需求 |
380v±5%/50Hz |
|
冷卻方式 |
水冷，去離子水 |
|
水冷溫度 |
23 ℃ |
